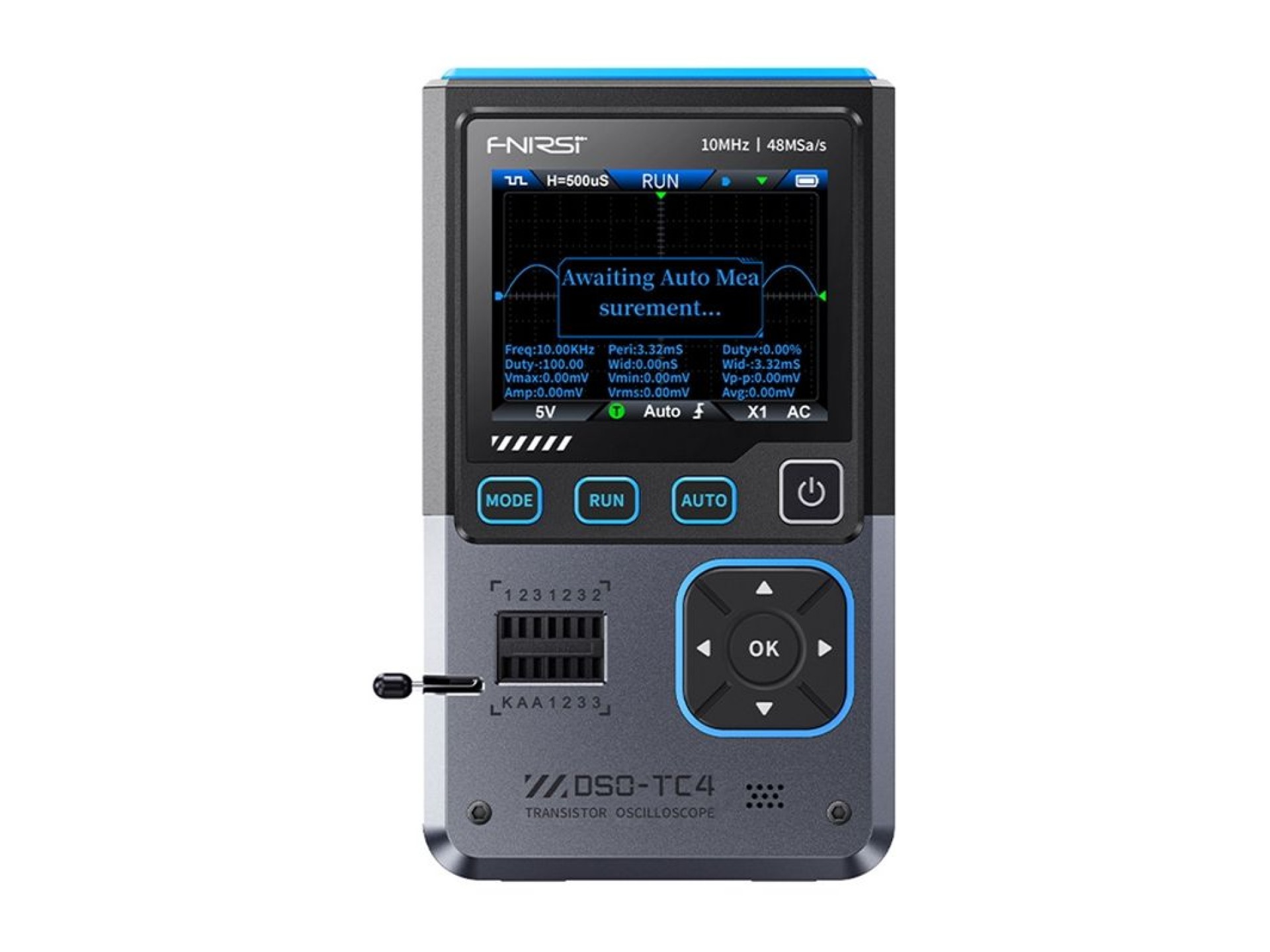

Mini osciloscópio portátil 3 em 1 FNIRSI DSO-TC4
O FNIRSI DSO-TC4 é um dispositivo que combina três funções: osciloscópio digital, testador de componentes eletrônicos e gerador de sinais. Ao combinar a análise de forma de onda com o reconhecimento de componentes e as funções de teste de sinal, ele se mostra útil em aplicações de serviço. Além disso, a função inteligente Anti-Burn protege o circuito de entrada contra danos quando as pontas de prova são conectadas incorretamente. Isso torna o equipamento seguro para uso mesmo por usuários menos experientes.
Funções de medição e análise de sinal
O dispositivo oferece uma largura de banda de medição de até 10 MHz e uma taxa de amostragem de 48 MSa/s. Ele pode exibir formas de onda com alto nível de detalhe e precisão, permitindo a análise em tempo real de sinais de tensão. Com 13 formas de onda predefinidas e frequências na faixa de 0 a 50 kHz (amplitude de 0,1 a 3,0 V), o gerador de sinais permite a simulação de diversas condições de operação de circuitos.
Ampla capacidade de teste de componentes
O testador de componentes integrado reconhece automaticamente diodos, transistores (incluindo MOSFETs), resistores, capacitores e outros componentes passivos e ativos. Com soquetes de teste e detecção inteligente de componentes, é possível realizar diagnósticos rápidos e identificar parâmetros.
Operação conveniente
Uma tela colorida TFT de 2,8 polegadas oferece dados e gráficos de fácil leitura. A interface do usuário é compatível com oito idiomas, facilitando a configuração do dispositivo. O painel de controle foi projetado para acesso rápido a funções importantes, como modo automático, pausa e troca de modo.
Conectividade e fonte de alimentação
O osciloscópio possui uma porta USB-C para carregamento e transferência de dados. A capacidade de exportar formas de onda para um computador facilita análises posteriores e o arquivamento dos resultados. Uma bateria de íon-lítio integrada de 1.500 mAh garante longa duração da bateria, e um modo de hibernação automático prolonga o tempo de operação entre as recargas.
Incluído
- osciloscópio
- Sonda P1600
- grampo de jacaré
- 3x anzóis de teste
- manual do usuário
- Cabo de carregamento USB-C
- adaptador
Osciloscópio
| Fabricante | Fnirsi |
|---|---|
| Modelo | DSO-TC4 |
| Mostrar | Tela colorida TFT de 2,8 polegadas |
| Retroiluminação | Brilho ajustável |
| Fonte de energia | USB Tipo C (5V/1A) |
| Bateria | Bateria de íon-lítio 3,7 V, 1500 mAh |
| Línguas | 8 idiomas (incluindo chinês, inglês, alemão, português, japonês, espanhol, coreano e russo) |
| Dimensões | aproximadamente 90×142×27,5mm |
| Peso | 186 g |
| Taxa de amostragem em tempo real | 48MSa/s |
| Largura de banda analógica | 10 MHz |
| Impedância de entrada | 1MO |
| Modo de acoplamento | AC/DC |
| Faixa de tensão de teste | Sonda 1:1 - 80Vpp (±40V); Sonda 10:1 - 800Vpp (±400V) |
| Sensibilidade vertical | 10mV/div-10V/div (faixa X1) |
| Deslocamento vertical | Ajustável com indicação |
| Intervalo de base de tempo | 50ns-20s |
| Modos de disparo | Automático / Normal / Único |
| Tipo de gatilho | Borda ascendente, Borda descendente |
| Nível de ativação | Ajustável com indicação |
| Congelar forma de onda | Sim (função HOLD) |
| Medição automática | Valores máximo, mínimo, médio, RMS, Vpp, frequência, período e fator de preenchimento (ciclo de trabalho). |
Transistores
| Diodo | Faixa: Queda de tensão <5V |
|---|---|
| Diodo Zener | Faixa de medição: 0,01-32V; tensão de ruptura reversa (área de teste KAA). |
| Transistores de efeito de campo (FETs) | JFET - medição da capacitância de porta (Cg), corrente Id em Vgs e queda de tensão no diodo de guarda (Uf); IGBT - medição da corrente de dreno em Vgs e queda de tensão no diodo de guarda (Uf); MOSFET - tensão de limiar (Vt), capacitância de porta (Cg), resistência dreno-fonte (Rds) e queda de tensão no diodo de guarda (Uf). |
| Tiristores (SCR) | Unidirecional - tensão de disparo <5V, nível de porta; bidirecional - corrente de disparo <6mA |
| Capacitores | Faixa de medição: 25pF-100mF, capacitância e fator de perda (Vloss). |
| Resistores | Faixa de medição: 0,01O-50MO |
| Indutor | Faixa: 10 µH - 1000 µH |
Gerador de sinais
| Forma de onda de saída | Suporta 13 tipos de formas de onda. |
|---|---|
| Frequência da forma de onda | 0-50 kHz |
| fator de preenchimento da forma de onda | 0-100% |
| amplitude da forma de onda | 0,1-3,0V |
